Xử lý tín hiệu Analog trong PLC Siemen S7-200

Xử lý tín hiệu Analog trong PLC Siemen S7-200

Đặt vấn đề: để hiểu rõ về analog ta cần giải quyết một ví dụ cụ thể như sau

Đo mức nước có dãi đo từ 0m-40m. Tín hiệu cảm biến truyền về là 4-20mA.



Giải:

Như vậy với:

O: output

s: sensor

v: value



Ta có:

Ov ---------đầu ra   ===> 0m ===> 40m

Iv   ---------đầu vào ==> 4mA ===> 20mA



Lưu ý, S7200 có module đọc analog có độ phân giải từ 6400 đến 32000, nghĩa là 4mA đọc vào thì trong PLC hiểu là 6400 đơn vị và 20mA đọc về là 32000 đơn vị.

Như vậy ta có thể lặp được 1 đường thẳng qua 2 điểm. Và xây dung phương trình đường thẳng qua 2 điểm đó có dạng Y = aX + b



Osvmax  -----   đầu ra max   -----   40m

Osvmin   -----   đầu ra in       -----   0m



Isvmax  -----   đầu vào max   -----   32000

Isvmin   -----   đầu vào in       -----   6400



Công thức để tính cho tín hiệu Analog sẽ là:



Ov=[(Osvmax -Osvmin)(Iv-Isvmin)/(Isvmax-Isvmin)]+Osvmin



=> Ov =[(40 -0)(Iv-6400)/(32000-6400)]+0

=> Ov = 0.0015625Iv - 10

Ta có được phương trình. bây giờ xây dựng phương trình vào PLC



Hàm I_DI chuyển vùng nhớ AIW0 16bit chuyen sang vung nho VD100 32bit
Ham DI_R chuyen vung nho VD100 32bit chuyen sang vung nhớ số thực VD104 32bit (dấu phẩy động)

Sau khi lấy được giá trị thưc có dấu phẩy động rồi ta đưa vào công thức tính.



Khối MUL_R là khối NHÂN 2 số thực

Khối SUB_R là khối TRỪ 2 số thực

Như vậy sau một loạt hàm chuyển đổi và khối tính toán thì từ đầu vào giá trị cảm biến AIW0 và kết quả PLC xử lý analog được là VD112

Bổ sung:

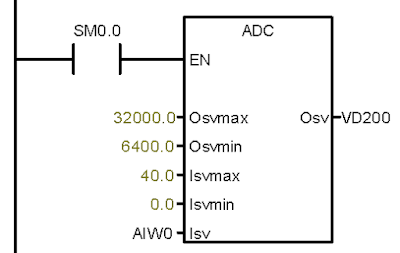

Có thể xây dung hàm tổng quát để xử lý tín hiệu Analog như sau
